SmartTableInvoiceモードとは

目的

テーブルファイル（Excel/CSV/TSV）からメタデータを読み取り、自動的にinvoice.jsonファイルを生成するモードです。

特徴

• 多形式対応: Excel (.xlsx)、CSV、TSVファイルの読み込み
• 2行ヘッダー形式: 1行目に表示名、2行目にマッピングキーを配置
• 自動メタデータマッピング: basic/、custom/、sample/プレフィックスによる構造化データ生成
• zipファイル統合: データファイルを含むzipとテーブルファイルの自動関連付け

使用場面

• 複数のファイルを関連づけて複数データ登録したい場合

設定方法

設定ファイルの変更は不要です。ただし、入力データに、smarttable_という接頭辞がついたExcel/CSV/TSVファイルを配置する必要があります。

• smarttable_tabledata.xlsx
• smarttable_imagedata.csv
• smarttable_20250101.tsv

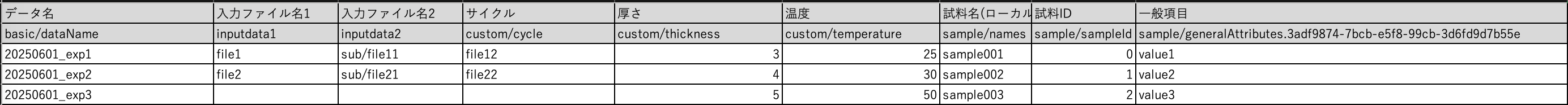

テーブルデータのフォーマット

全体像

1
2
3
4
5
6
7
8
9

# 1行目: 表示名（ユーザー向けの説明）
データ名,入力ファイル1,サイクル,厚さ,温度,試料名,試料ID,一般項目

# 2行目: マッピングキー（実際の処理で使用）
basic/dataName,inputdata1,custom/cycle,custom/thickness,custom/temperature,sample/names,sample/sampleId,sample/generalAttributes.3adf9874-7bcb-e5f8-99cb-3d6fd9d7b55e

# 3行目以降: データ
実験1,file1.txt,1,2mm,25,sample001,S001,value1
実験2,file2.txt,2,3mm,30,sample002,S002,value2

1行目：　表示名（ユーザー向けの説明）

ここはデータ登録には関係ないですが、このテーブルデータを管理するときにどのようなデータかをわかりやすくするために、表示名を記載します。

1

データ名,入力ファイル1,サイクル,厚さ,温度,試料名,試料ID,一般項目

2行目: マッピングキー

メタデータのマッピングと展開

この行を読み取って、invocie.jsonやメタデータ等に自動でマッピングされます。マッピングされるルールは以下のとおりです。

• basic/<invoice.jsonのキー名>: invoice.jsonのbasicセクションにマッピングされます。
• custom/<invoice.jsonのキー名>: invoice.jsonのcustomセクションにマッピングされます。
• sample/<invoice.jsonのキー名>: invoice.jsonのsampleセクションにマッピングされます。
• sample/generalAttributes.<termId>: generalAttributes配列内の該当するtermIdのvalueにマッピング
• sample/specificAttributes.<classId>.<termId>: specificAttributes配列内の該当するclassIdとtermIdのvalueにマッピング
• meta/<metadata-defのキー>: metadata-def.jsonの定義に従ってmetadata.jsonのconstantセクションへ書き込み（schema.typeで型変換し、unitがあれば付与）。variable定義は現時点では対応しません。metadata-def.jsonが存在しない場合は従来どおり書き込みをスキップします。
• inputdataX: zipファイル内のファイルパスを指定（X=1,2,3...）

現在自動でテーブルデータの情報が展開される先は、invoice.json と metadata.json（meta/列）です。それ以外のデータは、構造化処理で使用できるように展開されます。

入力ファイルの取り扱いについて

inputdata[数値]というキーは、1データタイルに含めたいファイルパスを入力します。zipファイル内のパスを指定します。

• 例えば、inputdata1にdata1/file1.txtと記載した場合、zipファイル内にfile1.txtが存在する必要があります。
• inputdata1とinputdata2にdata1/file1.txtをdata1/file2.txtと記載した場合、構造化処理内で、2つのファイルを読み取ることができるようにグルーピングされます。

3行目以降

実際に登録するデータを記載します。1行1データタイルとして登録されます。

1
2

実験1,file1.txt,1,2mm,25,sample001,S001,value1
実験2,file2.txt,2,3mm,30,sample002,S002,value2

拡張子

テーブルデータファイルの拡張子は、.csv、.xlsx、.tsvのいずれかである必要があります。

入力ファイルについて

SmartTableInvoiceモードでは、特定の形式の入力ファイルが必要です。これらのファイルは、テーブルデータを含むExcel/CSV/TSVファイルと、関連するデータファイルを含むzipファイルです。

• smarttable_imagedata.csv
• inputdata.zip

ディレクトリ構造

inputdataディレクトリに、Excelファイルとzipファイルを配置します。

1
2
3
4
5
6

data/
├── inputdata/
│   ├── inputdata.zip
│   └── smarttable_imagedata.csv
├── invoice/
├── tasksupport/

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

data/
├── inputdata/
│   ├── smarttable_imagedata.csv
│   └── inputdata.zip
├── invoice/
├── tasksupport/
├── divided/
│   ├── 0001/
│   │   ├── invoice/
│   │   │   └── invoice.json  # smarttableの1行目から生成
│   │   ├── raw/
│   │   │   ├── file1.txt
│   │   │   └── file2.txt
│   │   └── (その他の標準フォルダ)
│   └── 0002/
│       ├── invoice/
│       │   └── invoice.json  # smarttableの2行目から生成
│       └── (その他の標準フォルダ)
└── temp/
    ├── fsmarttable_experiment_0001.csv
    └── fsmarttable_experiment_0002.csv

テーブルデータの1行分のデータを構造化処理で取得する

構造化処理を以下のように定義した場合、RdeOutputResourcePath.rawfilesからcsvのパスを取得できます。上記のディレクトリ構造の例では、temp/fsmarttable_experiment_0001.csv等になります。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

def custom_module(srcpaths: RdeInputDirPaths, resource_paths: RdeOutputResourcePath) -> None:
    """Execute structured text processing, metadata extraction, and visualization.

    It handles structured text processing, metadata extraction, and graphing.
    Other processing required for structuring may be implemented as needed.

    Args:
        srcpaths (RdeInputDirPaths): Paths to input resources for processing.
        resource_paths (RdeOutputResourcePath): Paths to output resources for saving results.

    Returns:
        None

    Note:
        The actual function names and processing details may vary depending on the project.
    """
    ...

テーブルデータファイルをRDEに登録する場合

デフォルトでは、SmartTableInvoiceモードで使用したテーブルデータは、RDEに登録されません。設定ファイルrdeconfig.ymlに、以下のように設定することで、テーブルデータをRDEに登録することができます。

1
2

smarttable:
    save_table_file: true

試料フィールドの自動クリアルール（新規試料登録）

SmartTableInvoiceモードの invoice.json 生成は、元の invoice.json をベースに各行の値を部分上書きする方式です。そのため、sample 系の列を何も指定しないと、元の invoice.json に入っている試料情報がそのまま残ります。

この挙動を踏まえ、SmartTableモードでは sample/names 列が指定され、かつ sample/sampleId 列に有効な値がない場合、その行は 新規試料として登録する意図 として扱われます。このとき、元の invoice.json から継承されたダミー試料の各フィールドが自動的にクリアされます。

判定ルール

sample/sampleId が空文字だけでなく空白のみの場合も、値なしとして扱われます。

クリアされるフィールド

空欄セルとの関係

SmartTable では固定ヘッダー運用のため、sample/sampleId や sample/description、sample/generalAttributes.<termId> などの列が常に存在し、セルだけが空欄になるケースがあります。

新規試料登録と判定された行では、これらの空欄列があっても次の正規化済みの構造を保持します。

• sample.sampleId はキーごと削除せず、"" を保持
• sample.description / sample.composition / sample.referenceUrl はキーごと削除せず、null を保持
• sample.generalAttributes[*] / sample.specificAttributes[*] は配列要素を削除せず、value: null を保持

一方で、sample/sampleId に有効値が入っている既存試料参照の行では、従来どおり空欄セルはその項目のクリアとして扱われます。

動作の例

1
2
3

# sample/names のみ指定（sample/sampleId なし）→ 新規試料扱い
basic/dataName,sample/names
実験データ1,試料A

上記の場合、元の invoice.json に sampleId や description などが設定されていても、すべてクリアされた上で新規試料として登録されます。

1
2
3

# 固定ヘッダーで sample 列が存在していても、空欄なら新規試料用の空構造を保持
basic/dataName,sample/names,sample/sampleId,sample/description,sample/generalAttributes.3adf9874-7bcb-e5f8-99cb-3d6fd9d7b55e
実験データ1,試料A,,,

上記の場合、sample.sampleId は削除されず "" が残り、sample.description は null、一般属性の該当要素も {"termId": "...", "value": null} の形で保持されます。

1
2
3

# sample/sampleId を明示指定 → 既存試料参照として扱い、クリアしない
basic/dataName,sample/names,sample/sampleId
実験データ2,試料B,12345678-abcd-ef01-2345-6789abcdef01

上記の場合は sampleId が保持され、既存試料の参照登録として扱われます。さらに、同じ行に sample/description などの空欄列がある場合は、その項目は通常どおりクリアされます。
